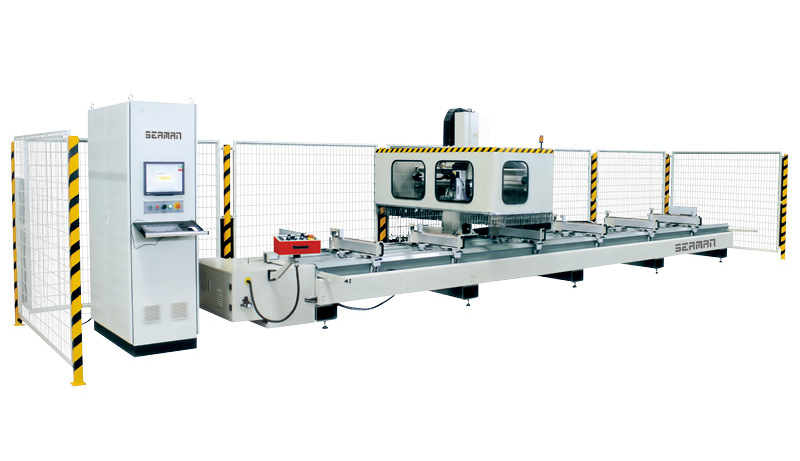

該系列設備還具有以下特點：
1. 該機床主要用于鋁合金型材及有色金屬材料的多面鉆孔，銑削加工，能滿足復雜的加工工藝要求。
2. 本機可實現四軸聯動，在0-180°之間可實現一次裝夾全部完成，避免二次夾裝的加工精度，更大大提升工作效率。
3. 機床采用臺灣新代數控系統控制，伺服定位，精度高，速度快，性能可靠，可操作性強，技術先進， 保證加工的穩定性和一致性。
4. 機床配備意大利歐力9.0KW大功率高轉矩電動主軸，可重切削鋁合金型材。
5. 機床夾具帶自動避讓功能，避免側面加工時出現主軸碰撞，同時滿足多種材料循環加工要求。
6. 8個可移動夾具，夾具調整采用定位銷式結構，調整更便捷；夾具底座采用雙剎車結構，加持牢固。
7. 根據目前材料發展，專業開發的獨特夾持器，加持高度可達250mm，上下調整，且不影響最低型材的加工，讓加持更牢固，不顫刀。
8. A軸可以實現-95°~0°~+95°之間任意角度的加工，可加工異形、斜面，弧面等材料；
9. 配備先進的KM軟件，可建模，可編程，可導入截面圖，平面圖，讓編程更簡單。
10. X軸配雙端零點定位檔板，可分左右兩個加工工作區域，讓雙工區往返不間斷運行加工，極大的提 高生產效率
11. Z軸配有平衡缸，保證上下運動負載為0，即保證Z軸進刀平穩性，又保護絲杠，使用壽命更長。
12. 配置對刀儀，可實現自動探測刀具長度；配置手搖脈波發生器，方便對加工原點的對正和測量。
13. 配備8工位容量隨動刀庫，換刀時間更短，更快。
14. 刀庫配有刀庫罩，防止鋁屑蹦到刀柄上，造成換刀不成功。
15. 配置先進的氣動增壓泵，保證換刀壓力正常，平穩性。
16. 機床采用進口高精度直線導軌副、滾珠絲杠、齒輪齒條及進口伺服電機，保證運動平穩，具有較高的定位及加工精度；
17. 整機配有防護罩，即保護操作者的安全，有防止鋁屑的飛濺。美觀又大方。
技術參數：
|
項目
|
單位
|
參數
|
|
縱向行程 (X軸)
|
mm
|
7000
|
|
橫向行程 (Y軸)
|
mm
|
1600
|
|
垂直行程 (Z軸)
|
mm
|
750
|
|
A軸行程
|
度
|
±95°
|
|
工作臺形式
|
|
移動工作臺
|
|
工作臺加持最大寬度
|
mm
|
550
|
|
工作臺數量
|
個
|
8
|
|
X軸最大運行速度
|
m/min
|
60
|
|
Y軸最大運行速度
|
m/min
|
30
|
|
Z軸最大運行速度
|
m/min
|
30
|
|
加工范圍
|
X軸
|
mm
|
7000
|
|
Y軸（主軸豎直狀態）
|
mm
|
550
|
|
主軸豎直時主軸端面距工作臺面最大距離
|
mm
|
0~450
|
|
|
主軸±90°時主軸端面距工作臺面最大距離
|
Mm
|
0~680
|
|
換刀時間
|
s
|
15
|
|
主軸功率
|
kW
|
9.0
|
|
主軸最高輸出轉速
|
rpm
|
24000
|
|
主軸錐孔
|
|
ISO30
|
|
刀柄形式
|
|
ISO30
|
|
刀柄型號
|
|
ISO30-ER32-50L
|
|
刀柄有效長度
|
mm
|
50
|
|
X 1軸伺服電機
|
kW/ N.m
|
1.7 / 8.0
|
|
X 2軸伺服電機
|
kW/ N.m
|
1.7 / 8.0
|
|
Y 軸伺服電機
|
kW/ N.m
|
1.7 / 8.0
|
|
Z 軸伺服電機
|
kW/ N.m
|
1.7 /8.0
|
|
X軸重復定位精度
|
|
≤0.03 mm
|
|
Y軸重復定位精度
|
|
≤0.02 mm
|
|
Z軸重復定位精度
|
|
≤0.02 mm
|
|
A軸重復定位精度
|
|
±1′
|
|
X軸定位精度:
|
|
≤0.06 mm
|
|
Y軸定位精度:
|
|
≤0.03 mm
|
|
Z軸定位精度:
|
|
≤0.03 mm
|
|
A軸定位精度:
|
|
±1′
|
|
表面粗糙度：
|
|
Ra6.3 μm
|
|
鉆銑垂直度：
|
|
0.1/100mm
|
|
圓度:
|
|
0.1/100mm
|
|
氣壓
|
kg/cm2
|
5-8
|
|
電壓/總功率
|
|
3N+PE~50Hz 380V/220V/15.6KW
|
|
電源
|
kVA
|
35
|
|
外形尺寸（長×寬×高）
|
mm
|
11500×2530×2760
|
|
機床維修空間（長×寬）
|
mm
|
13500×4588
|
|
機床凈重
|
kg
|
5500
|
